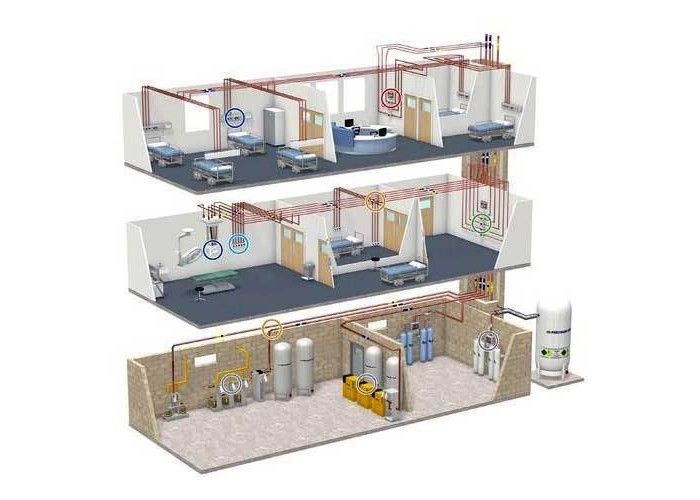

Hệ thống khí y tế trung tâm là gì?

- Hệ thống khí y tế trung tâm tên tiếng Anh là Medical Gas Pipeline System- MGPS là một hệ thống phân phối các loại khí y tế đi qua các đường ống dẫn tới vị trí sử dụng thường xuyên.

- Đó có thể là vị trí giường bệnh hay chuyển khí trực tiếp đến các thiết bị ngoại vi mà nhân viên y tế sử dụng.

- Nó được xem là bộ mặt và là lá phổi của các trung tâm khám chữa bệnh bệnh viện, các trung tâm khám chữa bệnh.

- Tác dụng của hệ thống khí y tế trung tâm là hỗ trợ việc điều trị cho bệnh nhân nhanh hơn, diễn ra hiệu quả hơn và an toàn hơn.

Trụ khí:

Trụ khí là tổ hợp những đầu kết nối giữa các nguồn khí y tế hay nguồn điện với các thiết bị sử dụng chủ yếu dùng cho phòng mổ

Thông thường trụ khí sẽ chia làm 02 loại là loại có tay dễ dàng chuyển xoay vòng và lên xuống. Còn 1 loại nữa là trụ khí cố định điều chỉnh được độ lên xuống cao thấp.

Dây dẫn khí y tế gắn trần

Các đầu chờ của khí y tế sẽ gắn trên trần và kết nối với những thiết bị sử dụng bằng dây dẫn mềm có các màu sắc khác nhau đại diện cho các loại khí.

Cấu tạo thành phần dây dẫn khí là ống dài 5m với van đầu ra, có vỏ bọc màu sắc đa dạng để phân biệt tên khí. Chiều dài dây có thể điều chỉnh dài ngắn, van khí cấu trúc khác nhau và riêng biệt.

Ổ cấp khí y tế gắn tường:

Ổ cấp khí y tế gắn tường là một cụm những đầu ổ cắm kết nối giữa nguồn cung cấp khí y tế và thiết bị để sử dụng.

Phạm vi sử dụng cho các phòng hồi tỉnh, tiền mê, cấp cứu, các phòng điều trị, phòng mổ…

Phân loại thành 02 loại chính: dạng lắp âm tường & loại nổi trên tường theo liên kết tường. Nếu xét về hình dáng đầu của ổ cắm liên kết giữa đầu khí chờ với phần đầu cắm thiết bị thì chia thành đầu cắm khí nổi hệ CPS và đầu cắm khí chìm hệ NSV.

Hộp đầu giường bệnh

 Là tổ hợp các đầu chờ dành các nguồn cấp và những thiết bị hỗ trợ như khí y tế, ổ điện, đèn, nút bấm chuông gọi y tá hay thẻ bệnh nhân… Hộp đầu giường có thể thiết kế dạng nổi lên bề mặt hay âm tường.

Thiết bị ngoại vi khác:

Lưu lượng kế kèm theo cốc làm ẩm, Bộ hút dịch, Đầu cắm nhanh, Giá đỡ đầu ra

Hệ thống các ống dẫn khí

• Về lắp đặt các đường ống phải tuân thủ theo tiêu chuẩn HTM 02-01 hoặc các tiêu chuẩn tương đương. Ống dẫn khí phải là ống inox hoặc ống đồng, cút nối bằng đồng theo tiêu chuẩn BS EN 13348, đạt tiêu chuẩn an toàn của Châu Âu hay các tiêu chuẩn tương đương.
• Ống phải có độ dày đồng nhất đối với mạng phân phối để chịu được áp lực cao an toàn.
• Đường kính của ống sẽ thay đổi theo lưu lượng từng khu vực. Đường kính ống được tính toán theo phương pháp tính suy hao áp lực theo tiêu chuẩn HTM 2022, HTM 02-01 hoặc TC tương đương.
• Về suy hao áp lực sẽ áp dụng theo TC HTM 02-01, độ suy hao áp  lực cho phép tại điểm đầu cao cuối xa nhất của từng loại khí ở trong hệ thống không được phép lớn hơn 10% so với áp lực thiết kế.

Hệ thống hộp van các khu vực, báo động khu vực:

– Hộp van khu vực kèm báo động khu vực cho 03 loại khí (O2, A4, V): bố trí cho nhánh cấp khí các khoa phòng quan trọng. Nếu có sự cố báo động bằng âm thanh và ánh sáng, có thể ngắt van khu vực từng khu trong trường hợp khẩn cấp mà không ảnh hưởng các tầng khác trong hệ thống.

– Hộp van khu vực 05 loại khí (O2, CO2, A4, A7, V) cho các phòng chức năng và phòng mổ. Cho phép ngắt van khu vực cách ly từng khi không ảnh hưởng khu vực khác cùng hệ thống.

– Van ngắt chính thường lắp đặt tại các nhà trung tâm nén, hút và các phòng trung tâm O2, CO2. Có van ngắt cho từng đường ống khí khác nhau trên các nhánh ống khí dành cho các phòng chức năng quan trọng.

1. Nguồn Oxy gồm: Bồn oxy lỏng, Bộ hóa hơi, Bộ điều áp và Trạm phân phối oxy gồm bộ điều phối tự động lưu lượng, thanh góp nối với bình O2, giá đỡ cố định dàn thanh góp và bình O2 và dây nối cao áp bình O2.
2. Nguồn CO2 gồm bộ điều phối tự động lưu lượng, bộ thanh góp nối với bình CO2, giá đỡ cố định dàn thanh góp và bình CO2 và dây nối cao áp bình CO2
3. Hệ thống máy nén khí không dầu trung tâm kiểu Scroll
4. Hệ thống máy hút khí trung tâm hoạt động luân phiên theo công suất hệ thống
